芯片制造的“隐形守门人”：拆解氦质谱检漏的技术壁垒

在半导体制造的纳米级战场上，除了光刻机、刻蚀机这些“明星”设备，还有一类不可或缺的“隐形冠军”——它们不直接参与加工，却默默守护着良率的生命线。今天，我们将深度拆解被誉为芯片产线“嗅觉卫士”的氦质谱检漏仪，探寻它如何以极致灵敏度，筑牢半导体制造的密封长城。

01 “零泄漏”：纳米级工艺的生存底线

现代芯片制造，本质上是在一个高度受控的“微环境”中进行的精密化学反应。从EUV光刻机的真空腔体，到输送特种气体的蜿蜒管路，再到提供能量的激光腔室，这些系统必须维持近乎绝对的密封。

原因很简单：在动辄数十亿晶体管的微观世界里，一颗水分子、一个氧气原子，都足以成为破坏良率的“定时炸弹”。它们会引发晶圆氧化、造成薄膜针孔、改变反应气体配比，甚至让昂贵的晶圆整批报废。因此，实现“零泄漏”不是一句口号，而是确保工艺可重复、良率可预测的核心基石。任何微小的泄漏，都是推倒多米诺骨牌的第一块。

02 技术拆解：一台只对“氦”情有独钟的质谱仪

那么，如何捕捉这看不见、摸不着的“幽灵”泄漏？答案就是氦质谱检漏仪。它本质上是一台高度专业化的质谱分析仪，但其工作逻辑，将物理学原理运用到了极致。

第一步：电离轰击。腔体内的残余气体分子，首先被高温灯丝发射的电子流轰击，一部分被电离成带电离子。

第二步：磁场筛选。这些离子在磁场中飞行时，会因质量与电荷的比值（质荷比）不同而发生偏转分离。仪器通过精密设计，只允许质荷比为4的离子（即氦离子）通过狭缝，抵达检测器。这相当于为氦原子设置了一条“VIP通道”。

第三步：信号放大。抵达检测器的微弱离子流，经过高增益电子放大器，最终被转换成直观的泄漏率数值。目前，顶级设备的检测下限可达10⁻¹² Pa·m³/s量级，这意味着即便每秒只有几个氦原子逃逸，也能被它敏锐“捕获”。

为什么非“氦”不可？ 这得益于氦气的多重天赋：本底极低：大气中含量仅百万分之五，信噪比极高；穿透力强：原子半径小，能轻松穿过微米级的漏孔；化学惰性：不与待测件或工艺气体发生反应，安全无污染；特征唯一：质荷比4在常见气体中独一无二，彻底杜绝误报。

03 关键防线：守护产线的四大核心场景

在先进的半导体工厂中，氦质谱检漏仪的身影贯穿始终，它是确保设备与工艺可靠性的关键一环。

场景一：工艺腔室的“竣工大考”。无论是刚搬入的光刻机，还是完成维护的刻蚀机、CVD设备，其反应腔体在投入生产前，都必须经历严苛的氦检。工程师使用喷枪，对焊缝、法兰接口、阀门等所有潜在泄漏点逐一“扫描”，确保超高/高真空环境得以建立，为后续工艺排除物理隐患。

场景二：特种气体管路的“安检通行证”。硅烷、磷烷、氨气等，这些易燃、剧毒、腐蚀性的特种气体，其输送管路一旦泄漏，后果不堪设想。氦检是验证这些高风险管路系统密封性的最高置信度手段。从安装验收，到定期检修，每一次重新确认密封性，都离不开它。

场景三：核心激光模块的“精密体检”。在深紫外准分子激光器中，氦气本身常作为缓冲气体。其纯度与压力的稳定性，直接决定了输出激光的波长与能量。腔体发生氦泄漏，将直接导致波长漂移，引发光刻胶曝光不均，使良率瞬间跳水。因此，对激光器这类核心模块的检漏，对仪器的分辨率与稳定性提出了极限挑战。

场景四：故障排查的“微观探针”。当工艺参数波动或设备发出异常报警，工程师会手持连接检漏仪的“吸枪”，对可疑区域进行“嗅探式”排查。这种“吸枪法”能快速将泄漏点定位到毫米级，为后续精准维修提供导航，将故障排查从盲目的“拆机盲盒”变为有目标的精准手术。

04 泄漏的代价清单：每一条都难以承受

忽视密封性，放任微小泄漏，将引发一系列连锁反应，其代价远超想象：产品报废：氧气、水汽在高温下氧化晶圆，造成电路短路、开路，直接拉低良率。工艺失控：反应气体配比被破坏，导致刻蚀速率漂移、沉积厚度不均，工艺窗口消失。真空崩溃：背景气体升高，轻则污染薄膜，重则导致等离子体无法点燃，设备宕机。成本飙升：昂贵特种气体持续外泄，同时真空泵组负载加重，维护成本与能耗节节攀升。停机风险：严重的泄漏或由此引发的设备故障，可能导致整条产线停摆数小时乃至数天，产能损失以千万元计。结语：与诺益科技，共筑密封长城

从极紫外光刻机的真空腔体，到输送高纯气体的复杂管路，氦质谱检漏仪以其无与伦比的灵敏度，默默守护着芯片制造的每一个精密环节。它是半导体产业追求极致可靠性的缩影，也是隐藏在产线背后的关键质量守门人。

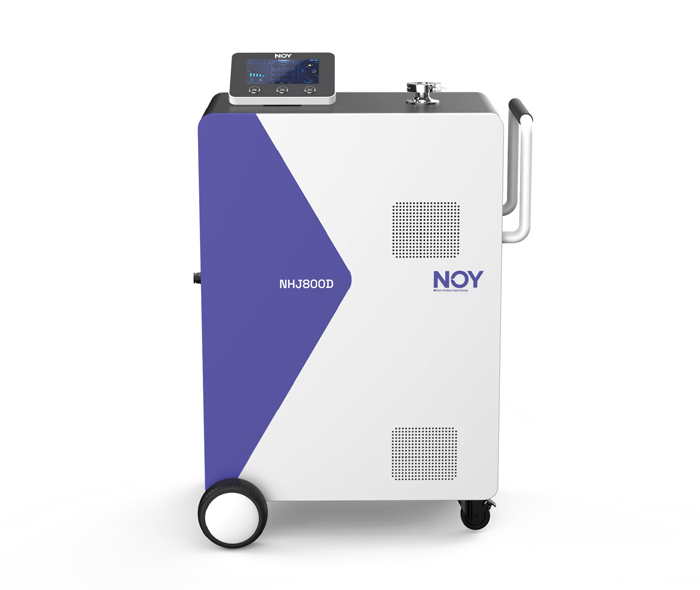

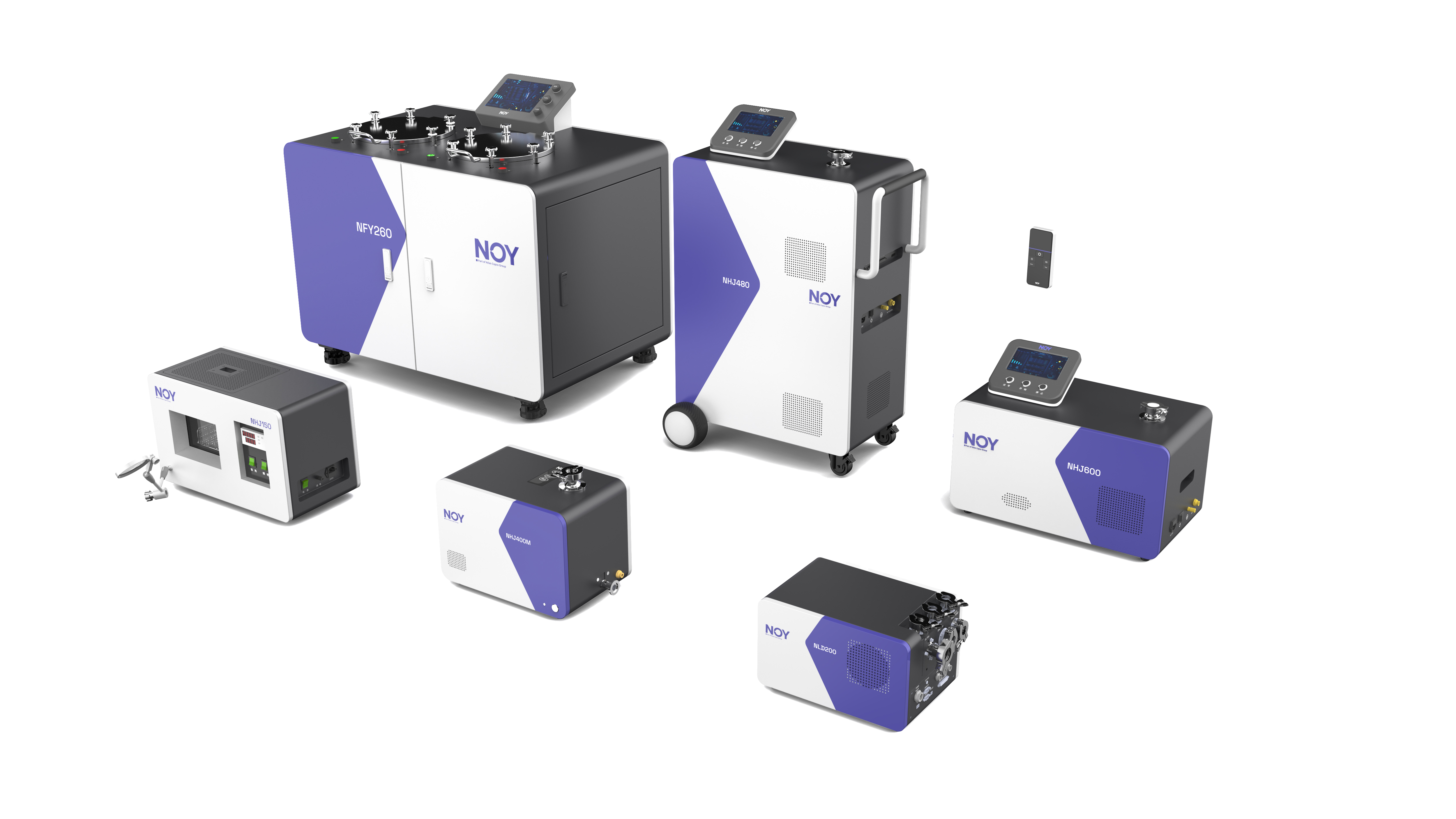

作为这一领域的深耕者，安徽诺益科技有限公司（NOY） 正是中国高端制造领域中，专注于氦质谱检漏仪研发与生产的创新企业。我们的核心产品通过氦气示踪技术与高精度质量分析系统，实现对产品极微泄漏的快速精准检测。

目前，诺益科技的检漏方案已广泛应用于锂电池（动力/消费类）、芯片封装、汽车零部件、半导体设备、人工智能终端、液冷数据中心、生物医药及医疗器械等高密封性要求领域，为制造业提供从生产流程到最终质检的全环节泄漏检测支持。

诺益品牌承诺：精准无界，创新引领检漏未来。 我们期待与每一位追求卓越制造的工程师携手，让每一次泄漏都无所遁形。
